Communication avec la centrale ou l’extension de portée
Technologie de communication Jeweller
Bandes de fréquence
866.0-866.5 MHz; 868.0-868.6 MHz; 868.7-869.2 MHz; 905.0-926.5 MHz; 915.85-926.5 MHz; 921.0-922.0 MHz (Dépend de la région de vente)
Puissance rayonnée effective maximale (ERP)
20mW
Portée de communication avec la centrale
jusqu’à 1,100 m, sans obstacles.
Intervalle de sondage
12-300 s, Ajusté par le PRO ou l’utilisateur avec des droits d’administrateur dans l’application Ajax.
Protection contre l’usurpation
Authentification du dispositif
Compatibilité
Centrales: Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G); Extensions de portée du signal radio: Rex, ReX2

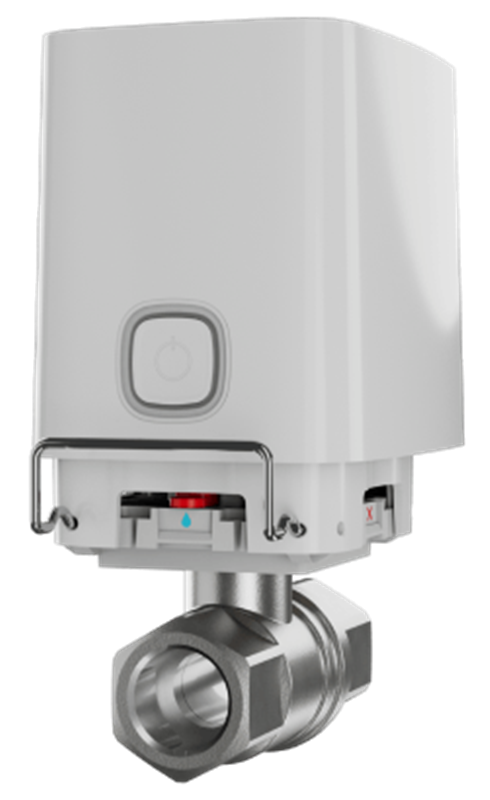

Actionneur électrique
Contrôle la position de la vanne d’arrêt: l’ouvre et la ferme.
Vanne d’arrêt
Vanne d'arrêt Vanne DN20 (3/4") de Bonomi Industries fournie.
Domaine d’application
approvisionnement en eau, systèmes de chauffage
Fluide de fonctionnement
eau chaude et froide, liquides non agressifs
Montage
Installée entre la vanne d’arrêt et l’actionneur électrique.
Verrouillages de montage
Livré avec deux verrous. Le premier est pour l’attache rapide de l’actionneur électrique à la vanne d’arrêt. Le second est installé pour protection dans les lieux publics.
Matériau de la vanne d’arrêt
laiton
Type de connexion et filetage de la vanne d’arrêt
femelle-femelle
Taille du filetage
DN20 (3/ 4'')
Pression de fonctionnement
10 bar
Gamme de température des liquides avec lesquels la vanne d’arrêt fonctionne
de +5°C à +120°C
Bride pour connecter le support de l’actionneur électrique
Fabriquée selon la norme ISO 5211
Couple de l’actionneur électrique
jusqu’à 8,5 N•m
Vitesse de fermeture de l’eau
jusqu’à 5 secondes, Peut prendre plus de temps si la vanne d’arrêt est contaminée.
Contrôle à distance
Contrôle manuel: bouton sur l’actionneur électrique, levier sur le support.
Protection contre la température
jusqu’à 60°C à l’endroit de l’installation.
Protection contre l’usurpation
authentification du dispositif
Détection de la perte de communication
à partir de 36 s, L’intervalle de détection de la perte de communication dépend des paramètres du hub.
Protection anti-sabotage
Alarme de sabotage
Scénarios
•réactions aux alarmes •réactions aux changements de mode de sécurité •actions programmées •en appuyant sur le bouton •par température •en appuyant sur l’interrupteur LightSwitch
Protection contre la température
60°C à l’endroit de l’installation
Indication de l’état de la vanne d’arrêt
Oui
Indication par LED
La couleur de l’éclairage LED du logo Ajax indique l’état de l’actionneur électrique.
Position du levier
La position du levier indique si l’alimentation en eau est ouverte ou fermée.
Plage de température de fonctionnement
de 0°C à +60°C
Gamme de température des liquides pour laquelle la vanne d’arrêt est adaptée
de +5°C à +120°C
Humidité de fonctionnement
jusqu’à 95%
Alimentation / Batterie
4 x Batteries CR123A, Pré-installées.
Autonomie de la batterie
jusqu’à 3 ans
Alimentation externe optionnelle
9-12 V, 2 A, Lorsqu’une alimentation externe est connectée, les batteries deviennent une source d’alimentation de secours.
Couleurs
blanc ou noir
Dimensions
104 x 159 x 70 mm Taille complète (vanne d’arrêt DN25 (1") + actionneur électrique).
Dimensions de l’actionneur électrique
93 x 70 x 95 mm
Dimensions de la vanne d’arrêt DN20 (3/4'')
80 x 32 mm
Poids
1012 g Poids total (vanne d’arrêt DN20 (3/4 + actionneur électrique).
Poids de l'actionneur électrique
536 g
Poids de la vanne d'arrêt DN20 (3/4'')
476 g
Ensemble complet
WaterStop Jeweller 4 x Piles CR123A, Pré-installées; Vanne d'arrêt DN20 (3/4'') de Bonomi Industries; Dépend du kit sélectionné; 2 verrous pour fixer l'actionneur électrique; Guide de démarrage rapide
